La herramienta de cálculo más versátil para los especialistas en mediciones de Transferencia de Custodia y los especialistas en Calidad del gas natural.
• Incremente sus recursos de programación en planillas de cálculo utilizando las funciones especializadas, propias de la tecnología del gas natural
provistas por el componente de software.
• Para aplicaciones específicas y diversos entornos de programación, desarrolle secuencias de comandos (macros o scripts) en diferentes lenguajes,
Visual Basic for Applications (VBA), Visual Basic Script (VBScript), o JavaScript, en forma rápida y sencilla, accediendo a la amplia biblioteca de
funciones termodinámicas del componente NaturalGasStreams.
• Realice en tiempo real en sistemas SCADA, el cálculo del punto de rocío y y otras propiedades, y el control de los límites de calidad de mezclas de
corrientes de gas natural.
NaturalGasStreams es un componente de software denominado COM Automation Server que ha sido desarrollado según la tecnología COM (Component Object Model) de Microsoft® Inc.
Es una herramienta, imprescindible para el especialista en calidad de gas natural, que implementa una biblioteca de cálculo del punto de rocío de hidrocarburos y otras propiedades en mezclas de corrientes de gas natural. Es una solución basada en los métodos y algoritmos de la Ecuación de Estado (EdE) cúbica de Peng-Robinson y la norma ISO 6976.
El componente NaturalGasStreams realiza los siguientes cálculos:
• composición de la mezcla resultante de varias corrientes de gas natural,
• punto de rocío de hidrocarburos,
• dióxido de carbono (CO2),
• total de inertes,
• poder calorífico,
• índice de Wobbe,
• cálculo del punto crítico termodinámicamente exacto,
• cálculo de las envolventes de fase (líneas de rocío y burbujeo) de las corrientes y del gas final,
permitiendo la verificación de valores límites de calidad del gas natural, la realización de cálculos para simular y generar Acuerdos de Corrección e Informes de Desvíos de la Calidad del gas natural, y el control de la calidad de gases flexibilizados.
Se puede acceder a NaturalGasStreams a partir de la interface de varios programas, como por ejemplo de Microsoft Excel® , y a través de la programación de una secuencia de comandos (macro o script) realizar:
• el cálculo del punto de rocío de varias corrientes de gas natural,
• calcular la composición del gas mezcla de varias corrientes y el punto de rocío resultante de la misma,
• controlar que las fracciones molares de los componentes se
encuentran dentro de los límites de calidad prefijados (por ej. contenido de CO2, contenido de inertes, etc.),
• calcular automáticamente el caudal de corrección requerido para
llevar a un valor prefijado; el punto de rocío de hidrocarburos, el poder calorífico, el índice de Wobbe o el contenido de inertes de la corriente resultante.
NaturalGasStreams incluye numerosos ejemplos en planillas de cálculo desarrollados en diversos lenguajes de programación (VBA, VBScript, JavaScript, entre otros) que pueden ser utilizados como base de aplicaciones del cliente.
Los mismos cálculos pueden ser realizados en tiempo real en sistemas SCADA, para el desarrollo de soluciones personalizadas que pueden ser continuamente optimizadas, modificadas o reemplazadas en implementaciones futuras.
INTERFAZ GRÁFICA

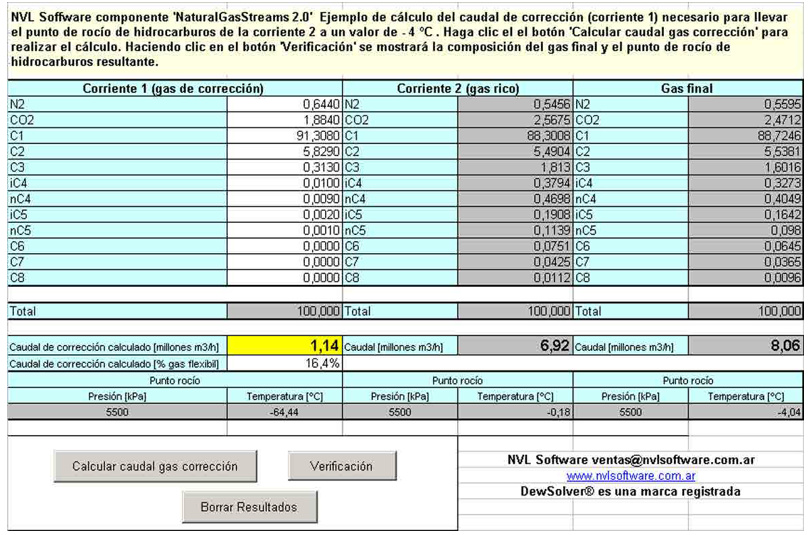

El componente NaturalGasStreams incluye una aplicación en Microsoft® Excel denominada Simulador de Mezclas 5. Esta aplicación permite realizar cálculos similares a los que se realizaban con el programa Simulador de Mezclas 3.
Utilizando como dato la composición y el caudal de hasta 5 corrientes de gas natural, mediante la ecuación de estado de Peng-Robinson, el programa realiza:
• El cálculo de la temperatura de rocío para una presión dada, en cada una de las corrientes de entrada,
• El cálculo automático del caudal de corrección requerido para llevar a un valor prefijado; el punto de rocío de hidrocarburos, el poder calorífico, el
índice de Wobbe o el contenido de inertes en la corriente final,
• El cálculo de la composición y de la temperatura de rocío para una presión dada, del gas resultante de la mezcla de las corrientes de entrada, controlando que las fracciones molares de los componentes se encuentran dentro de los límites de calidad prefijados (por ej. contenido de CO2,
contenido de inertes, etc.),
• La verificación, tanto en las corrientes de entrada como en la mezcla resultante, de los valores límites de calidad del gas natural: % de CO2, H2O,
SH2 y total de inertes, la temperatura de rocío, poder calorífico e índice de Wobbe,,
• Permite adicionalmente calcular las envolventes de fase de las corrientes y del gas final, mostrando simultáneamente en un gráfico 2 envolventes de fase seleccionadas,
• Modificando el caudal de las corrientes de entrada se pueden simular rápidamente diversos casos de Acuerdo de Corrección y generar informes de Desvío de Calidad del gas natural,
• Cálculos para el despacho de mezclas de gas natural con calidades predeterminadas,
• Control de la calidad de gases flexibilizados,
• Cálculos en mezclas de propano aire.
Rquerimientos
Para el uso en sistemas SCADA: programa SCADA que se ejecute bajo los sistemas operativos Windows mencionados más arriba y que admita en forma completa el uso de controles ActiveX, en particular el programa SCADA debe permitir ejecutar los métodos del control ActiveX.
De Hardware: haga clic aquí.
Sistemas operativos requeridos: haga clic aquí.
Para información sobre las licencias de software y características comunes de los programas de NVL Software haga clic aquí.
